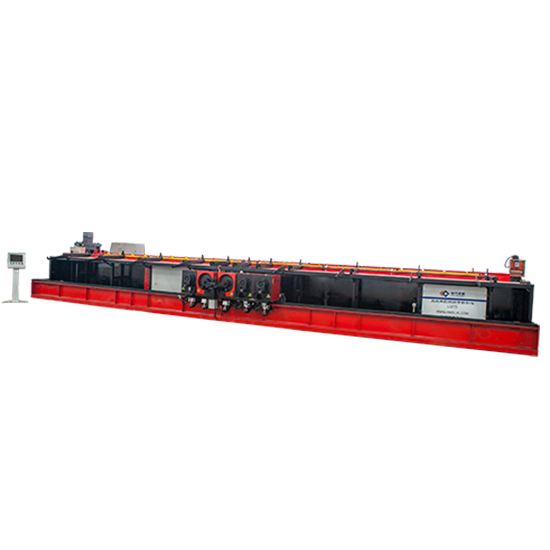

本機為數控臥式彎曲中心,由兩個臥式彎曲機頭、地軌、放料架、收料架、翻料架、操作臺組件及氣動系統組成,集儲料、上料、彎曲、放料等多種功能于一體,是一種數控、全自動鋼筋彎曲加工機械,能加工Φ50mm的三級螺紋鋼(HRB400)。該設備是我公司力求貼近巿場需要,滿足客戶需求而獨立研發的高科技產品,廣泛用于鐵路、公路、橋梁、大型鋼筋加工廠等領域,主要針對大直徑、高強度直條螺紋鋼的成型加工,具有輔助勞動少、加工速度快、精度高、效率高、使用壽命長等特點。
10-50mm
雙向
29.8kw
45~60°/s
0.5~0.9m/s
科學的設計與自動化相結合,操作更便捷,更安全
自動上料、彎曲、收料,極大地提高了自動化程度,降低了勞動強度。
高性能PLC結合觸摸屏控制界面,實現數字化控制,操作更方便。
采用新型彎曲機構,整體結構穩定性更高,實現雙向彎曲
可一次性實現多根鋼筋彎曲,而且可彎曲多個不同弧度的鋼筋。
預置多種圖形數據庫,調取方便,使用更便捷。
型號 GL-JQ450BD | GL-GW50 | ||||||||||||
鋼筋直徑 | 12~50mm | 彎曲方向 | 雙向 | ||||||||||
正向彎曲角度 | 0~180° | 反向彎曲角度 | 0~120° | ||||||||||
彎曲速度 | 45~60°/s | 移動速度 | 0.5~0.9m/s | ||||||||||
精度等級 | ±1mm | 彎曲機頭最小中心距 | 1200mm | ||||||||||
彎曲鋼筋能量表 | 鋼筋直徑 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 32 | 40 | 45 | 50 |
單次彎曲數量
單次彎曲數量 | 6 | 5 | 5 | 4 | 3 | 3 | 2 | 2 | 2
| 1 | 1 | 1 | |
氣源壓力 | ≥0.6 | 總功率 | 29.8kw | ||||||||||
設備外形尺寸 | 12500×3000×1100mm | 主機重量 | 4800kg | ||||||||||
